HMD型埋入式旋转接头
M系列旋转接头是专门冶金行业连铸机设计的一种埋入式旋转接头.它用于连铸机上辊子的内部冷
却以提高辊子的使用寿命.使用旋转接头冷却的内冷辊的使用寿命一般高于外部冷却的实心辊.该旋转
接头采用平衡式密封结构.无油轴承支撑;接头终身不需润滑,可自动补偿.

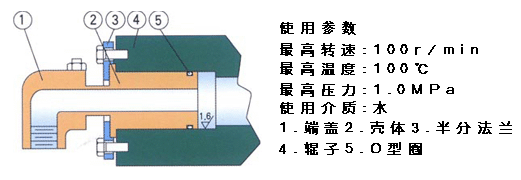

M系列旋转接头是将壳体(2)插入辊子(4)内部,并用半分法兰(3)(法兰沿中心线锯开)固定在轴端,
装机后外部只能看到端盖(1),壳体则埋在辊子内部与辊子一起旋转,故又称埋入式旋转接头.M系列零
部件全部选用耐腐蚀材料,适于通朋介质.
M系列旋转接头有单通.双通两种型式,每一种又分端面密封和外圆密封(彩图中有体现,而剖面图中
体现)两种结构,用户可根据需要选用.端面密封或其它异型结构请于新旋公司工程技术部联系.

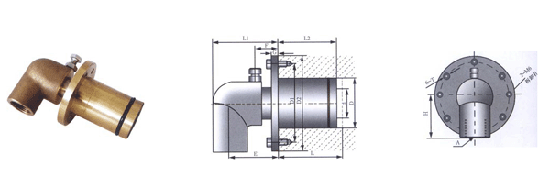

MD-WF埋入式接头
| 规格 | 型号 | A | 安装孔D(HB) | 安装孔L | d | D1 | D2 | L1 | L2 | E | F | G | H | T |
| 15 | MD-WF2015 | Rc1/2 | 46 | 62 | 16 | 72 | 88 | 66 | 60 | 48 | 22 | 6 | 45 | M6 |
| 20 | MD-WF2020 | Rc3/4 | 46 | 62 | 17.5 | 72 | 88 | 66 | 60 | 48 | 22 | 6 | 45 | M6 |
| 25 | MD-WF2025 | Rc1 | 46 | 62 | 17.5 | 72 | 88 | 74 | 60 | 53 | 22 | 6 | 60 | M6 |
| 25 | MD-WF2525 | Rc1 | 59 | 82 | 25 | 83 | 95 | 76 | 76 | 55 | 24 | 8 | 60 | M6 |
MD-WB埋入式旋转接头
| 规格 | 型号 | A | 安装孔D(HB) | 安装孔L | d | D1 | L1 | E | F | H |
| 15 | MD-D2015 | Rc1/2 | 40 | 53.5 | 16 | 19 | 60 | 42 | 16 | 45 |
| 20 | MD-D2020 | Rc3/4 | 46 | 67.5 | 17.5 | 28 | 60 | 42 | 16 | 45 |
| 25 | MD-D2025 | Rc1 | 46 | 67.5 | 17.5 | 28 | 68 | 47 | 16 | 60 |
| 25 | MD-D2525 | Rc1 | 59 | 98.5 | 25 | 38 | 68 | 47 | 16 | 60 |
MD-D埋入式接头
| 规格 | 型号 | A | 安装孔D(HB) | 安装孔L | d | D1 | L1 | E | F | H |
| 15 | MD-D2015 | Rc1/2 | 40 | 53.5 | 16 | 19 | 60 | 42 | 16 | 45 |
| 20 | MD-D2020 | Rc3/4 | 46 | 67.5 | 17.5 | 28 | 60 | 42 | 16 | 45 |
| 25 | MD-D2025 | Rc1 | 46 | 67.5 | 17.5 | 28 | 68 | 47 | 16 | 60 |
| 25 | MD-D2525 | Rc1 | 59 | 98.5 | 25 | 38 | 68 | 47 | 16 | 60 |
