HMS埋入式旋转接头

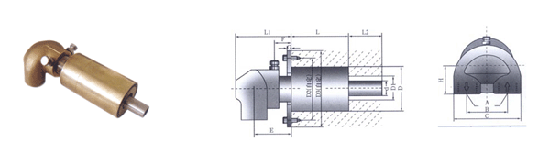

MS-WB埋入式接头

规格	型号	A	B	C	d	安装孔D(HB)	安装孔L	D1	L1	L2	E	F	H
15	MS-WB2015-10	Rc1/2	51	85	14	46	62	59	71	60	47	20	39
20	MS-WB2020-10	Rc3/4	51	85	14	46	62	59	71	60	47	20	39
20	MS-WB2520-15	Rc3/4	51	85	19	59	82	73	72	76	48	21	39
25	MX-WB4025-15	Rc1	664	105	28	71	94	86	95	82	65	23	43

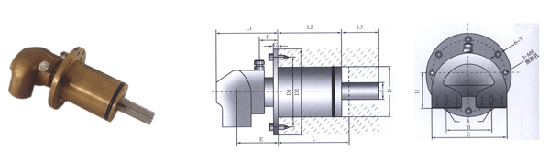

MS-WF埋入式接头

规格	型号	A	B	C	d	安装孔D(HB)	安装孔L	D1	D2	L1	L2	L3	E	F	G	H	T
15	MS-WF2015-10	Rc1/2	51	85	14	46	62	72	88	73	60	49	49	23	6	39	M6
20	WS-MF2020-10	Rc3/4	51	85	14	46	62	72	88	73	60	49	49	23	6	39	M6
20	MS-WF2520-15	Rc3/4	51	85	19	59	82	83	95	73	76	63	49	23	6	39	M6
25	MS-WF4025-25	Rc1	65	106	28	106	94	98	112	99	85	48	68	26	6	52	M6

MS-D埋入式接头

规格	型号	A	B	C	d	安装孔D(HB)	安装孔L	D1	L1	L2	E	F	H
15	MS-D2015-10	Rc1/3	51	85	14	46	67.8	28	67	49	43	16	39
20	MS-D2020-10	Rc3/4	51	85	14	46	67.8	28	67	49	43	16	39
20	MS-D2520-15	Rc3/4	51	85	19	59	98.5	38	67	63	43	16	39
25	MX-D4025-15	Rc1	65	106	28	71	101	48	91	80	60	18	52
